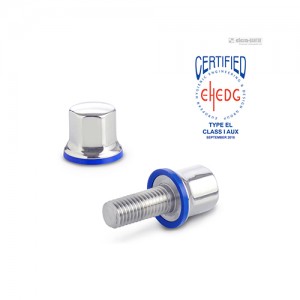

Montaj delikli (tip B) tip EHEDG yönergeleri uyarınca onaylıdır.
Alt conta ayak plakasının altındaki bölgeyi tozdan korur. Bu nedenle, ayak montaj delikleri kullanılarak vidalanmalı ve buna uygun olarak sıkıştırılmalıdır. Hijyenik sıkıştırma parçaları ve montaj deliklerinin doğru konumda olması çok önemlidir. Ayarlama manşonu üzerindeki sızdırmazlık halkası hiç bir ölü alan olmadan sıkıştırmaya izin verir. Silecek veya bilye contası sayesinde, hareketli parçalar ortama karşı yalıtılmış olur.Yüksek kaliteli kaplama toz yapışmasını önler ve temizliği kolaylaştırır.
Neden Hijyenik Tasarım?
Gıda endüstrisi, tıbbi teknoloji ve ilaç endüstrisinde, ürün güvenliliği ve tüketicinin korunması giderek artan bir şekilde önem kazanmaktadır. Spesifik özellikleri sayesinde Hijyenik Tasarım standart parçalar, hassas alanlarda üretim sürecine yardım edebilir ve koruyucu içermeyen uzun süreli raf ömrüne sahip ürünlerin imalatını kolaylaştırabilir.
Hijyenik Tasarımın Avantajları
Az ve kısa temizlik işi (bu üretim süresinin % 25’i kadar olabilir), bu nedenle
Hijyenik Tasarımın hukuki dayanağı
EN 1672-2:2009 “Gıda makineleri”
Makineler temizlenebilir olmalıdır, örn. makineler tozun önerilen temizleme yöntemleri ile silinebileceği şekilde tasarlanmalıdır ve üretilmelidir.
Makine direktifi 2006/42/EC
Makineler öyle tasarlanmalıdır ki
DIN EN ISO 14519:2008-07
Makinelerin tasarımları için hijyen gereklilikleri
DIN EN 1672:2009-07
Gıda makineleri – genel tasarım prensipleri – Bölüm 2
Tipler
Tip A: montaj deliksiz
Tip B: montaj delikli
Mil, ayarlanabilir manşon, ayak plakası
Contalar, mavi FDA ile uyumlu
Conta halkası
NBR, sertlik 70 ±5 Shore A
Silecek
TPU, sertlik 95 ±5 Shore A
Mafsal sızdırmazlık halkası
H-NBR, sertlik 85 ±5 Shore A
Alt conta
Silikon, sertlik 85 ±5 Shore A
